Installieren eines L -Formthermoelements: eine umfassende Anleitung
Als vertrauenswürdiger Anbieter vonL FormthermoelementIch verstehe die Bedeutung eines ordnungsgemäßen Installationsprozesses. Ein L -Form -Thermoelement, auch bekannt als aRechtwinkel -Thermoelement, ist ein spezialisierter Temperatursensor, mit dem die Temperatur in hartem - zu erreichen - oder begrenzten Räumen gemessen wird. In diesem Blog werde ich Ihnen eine detaillierte Anleitung zur korrekten Installation eines L -Formthermoelements zur Verfügung stellen.
Verständnis des L -Formthermoelements
Bevor wir den Installationsprozess beginnen, ist es wichtig, die grundlegenden Komponenten und Arbeitsprinzipien eines L -Formthermoelements zu verstehen. Ein L -Form -Thermoelement besteht aus zwei verschiedenen Metalldrähten, die an einem Ende eine Messübergang bilden. Wenn zwischen dem Messanschluss und dem Referenzübergang eine Temperaturdifferenz vorliegt, wird eine kleine Spannung erzeugt, die proportional zur Temperaturdifferenz ist. Diese Spannung kann gemessen und in einen Temperaturwert umgewandelt werden.
Vor - Installationsvorbereitungen
- Sicherheit zuerst
- Stellen Sie sicher, dass Sie angemessene persönliche Schutzausrüstung (PSA) wie Sicherheitsbrillen und Handschuhe tragen. Dies ist besonders wichtig, wenn Sie in einem industriellen Umfeld arbeiten, in dem es möglicherweise heiße Oberflächen, Chemikalien oder andere Gefahren gibt.
- Schalten Sie die Stromversorgung der Geräte aus, in der das Thermoelement installiert wird. Dies verhindert elektrische Schocks und andere Unfälle während des Installationsprozesses.
- Sammeln Sie die notwendigen Werkzeuge
- Sie benötigen eine Reihe grundlegender Handwerkzeuge, einschließlich Schraubendreher, Zange und Drahtstripper. Die Art des erforderlichen Schraubendrehers hängt von der Montage -Hardware des Thermoelements und der Ausrüstung ab.
- Ein Multimeter kann zum Testen des Thermoelements vor und nach der Installation nützlich sein, um sicherzustellen, dass es korrekt funktioniert.
- Überprüfen Sie das Thermoelement
- Untersuchen Sie das L -Formthermoelement sorgfältig auf sichtbare Schäden wie gebogene Drähte, rissige Isolierung oder lose Verbindungen. Wenn Sie Schaden bemerken, installieren Sie das Thermoelement nicht und wenden Sie sich an Ihren Lieferanten, um einen Austausch zu erhalten.
- Überprüfen Sie die Spezifikationen des Thermoelements, um sicherzustellen, dass es für die Anwendung geeignet ist. Betrachten Sie Faktoren wie Temperaturbereich, Genauigkeit und Reaktionszeit.
Installationsschritte
- Wählen Sie den Installationsort aus
- Die Position, an der Sie das L -Formthermoelement installieren, ist für eine genaue Temperaturmessung von entscheidender Bedeutung. Wählen Sie einen Ort, der für die Temperatur repräsentativ ist, die Sie messen möchten. Wenn Sie beispielsweise die Temperatur eines Fluids in einem Rohr messen, installieren Sie das Thermoelement in der Mitte des Rohrs, in dem der Flüssigkeitsfluss am gleichmäßig ist.
- Vermeiden Sie es, das Thermoelement in der Nähe von Wärmequellen wie Heizungen oder Motoren zu installieren, da dies zu ungenauen Messwerten führen kann. Stellen Sie außerdem sicher, dass der Standort für die zukünftige Wartung und den Austausch zugänglich ist.
- Bereiten Sie das Montageloch vor
- Wenn das Thermoelement in einem Rohr oder einem Gefäß installiert werden soll, müssen Sie ein Montageloch bohren. Die Größe des Lochs sollte mit dem Durchmesser der Thermoelementscheide übereinstimmen. Verwenden Sie ein Bohrer der geeigneten Größe und bohren Sie das Loch senkrecht zur Oberfläche.
- Deburr die Kanten des Lochs, um während der Installation Beschädigungen der Thermoelementscheide zu verhindern. Sie können eine Datei oder ein entzirkales Tool verwenden, um die Kanten zu glätten.
- Fügen Sie das Thermoelement ein
- Setzen Sie das L -Formthermoelement vorsichtig in das Montageloch ein. Stellen Sie sicher, dass der Messübergang vollständig in das Medium eingeführt ist, dessen Temperatur Sie messen möchten. Wenn Sie beispielsweise die Temperatur einer Flüssigkeit messen, sollte der Messübergang in die Flüssigkeit eingetaucht sein.
- Wenn das Thermoelement eine Gewindescheide hat, fädeln Sie sie vorsichtig in das Montageloch ein. Verwenden Sie einen Schraubenschlüssel, um das Thermoelement festzuziehen. Achten Sie jedoch darauf, nicht zu übertreffen, da dies das Thermoelement oder die Befestigungsoberfläche beschädigen kann.
- Sichern Sie das Thermoelement
- Sobald das Thermoelement eingefügt wurde, verwenden Sie eine entsprechende Montage -Hardware, z. B. eine Kompressionsanpassung oder eine Kontermutter, um sie an Ort und Stelle zu sichern. Dies verhindert, dass sich das Thermoelement bewegt oder vibriert, was die Genauigkeit der Temperaturmessung beeinflussen kann.
- Stellen Sie sicher, dass das Thermoelement fest gesichert ist, jedoch keine übermäßige Kraft anwendet, die das Thermoelement beschädigen könnte.
- Schließen Sie die Drähte an
- Streifen Sie die Isolierung mit einem Drahtstripper von den Enden der Thermoelementdrähte. Achten Sie darauf, die Drähte während dieses Prozesses nicht zu beschädigen.
- Schließen Sie die Thermoelementdrähte an die entsprechenden Klemmen der Temperaturmessvorrichtung an. Stellen Sie sicher, dass die Verbindungen eng und sicher sind. Sie können ein Multimeter verwenden, um die Kontinuität der Verbindungen zu überprüfen.

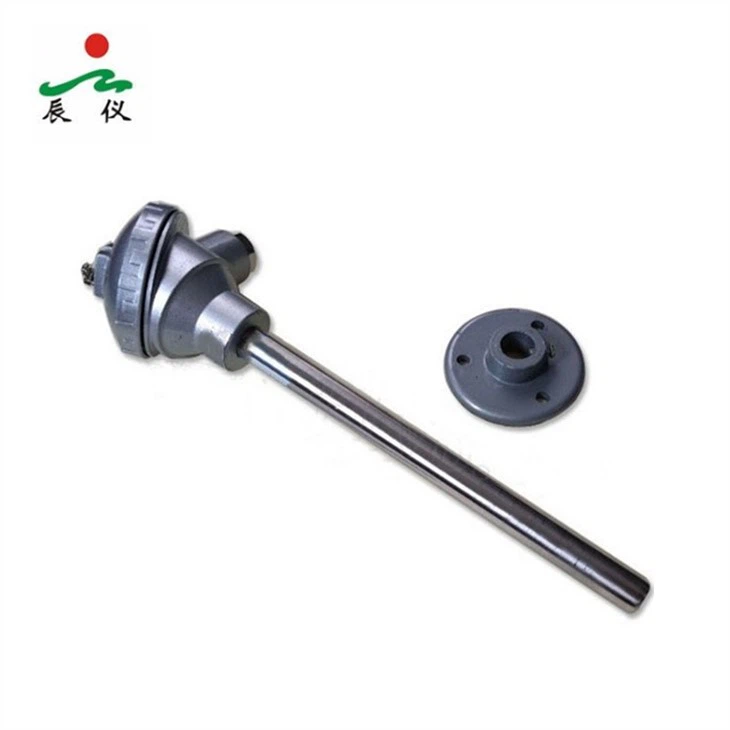

- Wenn das Thermoelement a istThermoelement vom Typ Dual kStellen Sie sicher, dass jeder Satz von Drähten korrekt mit den entsprechenden Kanälen des Messgeräts verbunden ist.
Post - Installationskontrollen
- Einschalten und testen
- Nach Abschluss der Installation und Verkabelung die Stromversorgung der Geräte einschalten. Lassen Sie das System einige Minuten stabilisieren.
- Verwenden Sie das Temperaturmessgerät, um den Temperaturwert zu überprüfen. Vergleichen Sie den Messwert mit der erwarteten Temperatur oder einer bekannten Referenztemperatur. Wenn sich die Lektüre erheblich unterscheidet, kann es ein Problem mit der Installation oder dem Thermoelement selbst geben.
- Überprüfen Sie auf Lecks
- Wenn das Thermoelement in einem Rohr oder einem Gefäß installiert ist, prüfen Sie nach Lecks um das Befestigungsloch. Wenn Sie Lecks bemerken, ziehen Sie die Befestigungshardware fest oder verwenden Sie ein geeignetes Dichtmittel, um weitere Leckagen zu vermeiden.
- Überprüfen Sie die Verkabelung
- Überprüfen Sie die Verkabelungsverbindungen, um sicherzustellen, dass sie noch sicher sind, und es gibt keine Anzeichen von Schäden oder losen Drähten. Eine lose Verbindung kann ungenaue Temperaturwerte verursachen oder sogar zu elektrischen Problemen führen.
Fehlerbehebung
Wenn Sie während oder nach der Installation des L -Formthermoelements auf Probleme stoßen, finden Sie hier einige häufige Probleme und Lösungen: 1.Keine Temperaturlesung- Überprüfen Sie die Verkabelungsverbindungen, um sicherzustellen, dass sie korrekt und eng sind. Eine lose oder falsche Verbindung kann verhindern, dass das Thermoelement ein Signal an das Messgerät sendet. - Überprüfen Sie ein Multimeter, um die Kontinuität der Thermoelementdrähte zu überprüfen. Wenn es keine Kontinuität gibt, kann das Thermoelement beschädigt werden und muss ersetzt werden. 2.Ungenaue Temperaturlesung- Stellen Sie sicher, dass das Thermoelement am richtigen Ort installiert ist und dass der Messübergang vollständig in das Medium eingetaucht ist, dessen Temperatur gemessen wird. - Überprüfen Sie nach externen Faktoren, die den Temperaturwert beeinflussen können, z. B. Wärmequellen oder elektromagnetische Interferenzen. 3.Thermoelementschaden- Wenn das Thermoelement Anzeichen von physikalischen Schäden wie einen gebrochenen Draht oder eine rissige Hülle aufweist, ersetzen Sie ihn sofort. Die Verwendung eines beschädigten Thermoelements kann zu ungenauen Temperaturmessungen und potenziellen Sicherheitsrisiken führen.
Abschluss
Die Installation eines L -Formthermoelements erfordert sorgfältige Planung, ordnungsgemäße Werkzeuge und Liebe zum Detail. Wenn Sie die in diesem Handbuch beschriebenen Schritte befolgen, können Sie eine erfolgreiche Installation und genaue Temperaturmessung sicherstellen. Wenn Sie weitere Fragen haben oder Unterstützung bei Ihrer L -Form -Thermoelement -Installation benötigen, können Sie uns gerne kontaktieren. Wir sind hier, um Ihnen bei all Ihren Temperaturensensbedürfnissen zu helfen und freuen uns darauf, Ihre Beschaffungsanforderungen zu besprechen. Unabhängig davon, ob Sie ein einzelnes Thermoelement oder eine große Skala -Bestellung benötigen, unser Expertenteam ist bereit, Sie zu unterstützen.
Referenzen
- "Temperaturmesshandbuch", erhältlich in führenden Engineering -Bibliotheken.
- Herstellerinstallationsleitfäden für L -Form -Thermoelemente.
